گلمیخ چیست؟ معرفی کامل انواع، سایزها و کاربرد گلمیخ در سقف عرشه فولادی
گلمیخ چیست؟

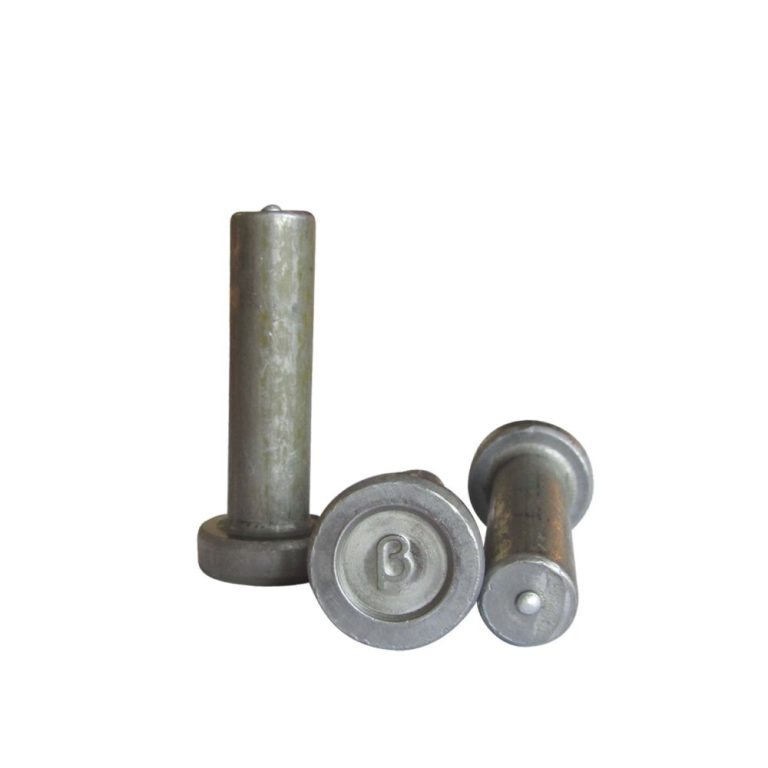

گلمیخ یا برشگیر (Shear Stud) یکی از مهمترین قطعات مورد استفاده در اجرای سقف عرشه فولادی و سازههای مرکب فولادی-بتنی است. گلمیخ قطعهای فولادی با سر قارچی شکل است که به وسیله دستگاه جوش گلمیخ (Stud Welding) بر روی تیرهای فولادی نصب میشود.
وظیفه اصلی گلمیخ ایجاد اتصال کامل بین تیر فولادی و بتن سقف است. در واقع گلمیخ باعث میشود بتن و تیر فولادی به صورت یک عضو واحد عمل کنند و نیروهای برشی به درستی بین آنها منتقل شود. بدون استفاده از گلمیخ، امکان لغزش بتن روی تیر فولادی وجود دارد و عملکرد سازه به شدت کاهش پیدا میکند.
به همین دلیل اجرای صحیح گلمیخ یکی از مهمترین مراحل اجرای سقف عرشه فولادی محسوب میشود.
اهمیت استفاده از گلمیخ
در سازههای فولادی و سقفهای عرشه فولادی، انتقال مناسب نیروها بین فولاد و بتن اهمیت بسیار زیادی دارد. گلمیخ با ایجاد اتصال برشی بین این دو مصالح، باعث عملکرد مرکب سقف شده و مزایای متعددی را به همراه دارد.
مهمترین مزایای استفاده از گلمیخ عبارتاند از:
- جلوگیری از لغزش بتن روی تیر فولادی
- ایجاد عملکرد مرکب بین فولاد و بتن
- افزایش مقاومت سقف
- کاهش تغییر شکل سازه
- افزایش ظرفیت باربری سقف
- بهبود عملکرد لرزهای ساختمان
- افزایش ایمنی و طول عمر سازه
اجزای تشکیلدهنده گلمیخ
گلمیخ معمولاً از سه بخش اصلی تشکیل شده است:
بدنه گلمیخ
قسمت اصلی گلمیخ که نیروهای برشی را منتقل میکند.
سر گلمیخ
بخش قارچی شکل در انتهای گلمیخ که از جدا شدن بتن جلوگیری میکند.
حلقه سرامیکی
در زمان جوشکاری مورد استفاده قرار میگیرد و باعث تمرکز حرارت و افزایش کیفیت جوش میشود.
انواع گلمیخ
گلمیخ استاندارد سقف عرشه فولادی
رایجترین نوع گلمیخ که در اجرای سقف عرشه فولادی مورد استفاده قرار میگیرد و مطابق استانداردهای بینالمللی تولید میشود.
گلمیخ جوشی
این نوع گلمیخ با استفاده از دستگاه جوش قوس الکتریکی مستقیماً به تیر فولادی متصل میشود و بیشترین کاربرد را در پروژههای ساختمانی دارد.
گلمیخ برشگیر سنگین
در پروژههای صنعتی، پلها و سازههای با بارگذاری بالا از گلمیخهای سنگین استفاده میشود.
سایزهای مختلف گلمیخ
گلمیخها در قطرها و طولهای مختلف تولید میشوند تا پاسخگوی نیاز انواع پروژههای ساختمانی و صنعتی باشند.
گلمیخ قطر ۱۳ میلیمتر
در برخی پروژههای سبک و سازههای خاص مورد استفاده قرار میگیرد.
گلمیخ قطر ۱۶ میلیمتر
یکی از پرکاربردترین سایزهای گلمیخ در پروژههای ساختمانی است و برای بسیاری از سقفهای عرشه فولادی مورد استفاده قرار میگیرد.
گلمیخ قطر ۱۹ میلیمتر
رایجترین و استانداردترین سایز گلمیخ در اجرای سقف عرشه فولادی است. این سایز به دلیل مقاومت مناسب و عملکرد مطلوب بیشترین کاربرد را در پروژههای ساختمانی دارد.
گلمیخ قطر ۲۲ میلیمتر
برای پروژههای صنعتی و سازههایی با بارگذاری بیشتر استفاده میشود.
گلمیخ قطر ۲۵ میلیمتر
در پروژههای خاص، سازههای سنگین و پلها کاربرد دارد.

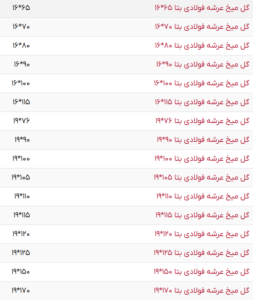

طولهای متداول گلمیخ
گلمیخها علاوه بر قطر، در طولهای مختلف نیز تولید میشوند که متداولترین آنها عبارتاند از:
- ۸۰ میلیمتر
- ۱۰۰ میلیمتر
- ۱۱۰ میلیمتر
- ۱۲۵ میلیمتر
- ۱۵۰ میلیمتر
- ۱۷۵ میلیمتر
- ۲۰۰ میلیمتر
در اجرای سقف عرشه فولادی معمولاً از گلمیخهای ۱۹×۱۰۰ و ۱۹×۱۲۵ میلیمتر استفاده میشود که بسته به ضخامت بتن و مشخصات سازه انتخاب میشوند.
کاربرد گلمیخ در سقف عرشه فولادی
گلمیخ یکی از اصلیترین اجزای سقف عرشه فولادی محسوب میشود. پس از نصب ورق عرشه فولادی روی تیرها، گلمیخها از میان ورق به بال تیر فولادی جوش داده میشوند. این فرآیند باعث ایجاد اتصال کامل بین بتن، ورق عرشه فولادی و تیر فولادی میشود.
اجرای صحیح گلمیخ در سقف عرشه فولادی مزایای زیر را به همراه دارد:
- افزایش استحکام سقف
- کاهش وزن سازه
- افزایش سرعت اجرا
- بهبود عملکرد در برابر زلزله
- جلوگیری از لغزش بتن
- افزایش ظرفیت باربری سقف
نکات مهم در اجرای گلمیخ
برای دستیابی به حداکثر عملکرد سازه، اجرای گلمیخ باید مطابق استانداردهای فنی انجام شود. کیفیت جوش، فاصله مناسب گلمیخها، انتخاب سایز صحیح و استفاده از تجهیزات استاندارد از مهمترین عوامل مؤثر در عملکرد گلمیخ هستند.
جمع بندی
گلمیخ یا برشگیر یکی از مهمترین اجزای اجرای سقف عرشه فولادی و سازههای مرکب است که وظیفه انتقال نیروهای برشی و ایجاد اتصال بین بتن و تیر فولادی را بر عهده دارد. استفاده از گلمیخ موجب افزایش مقاومت، ایمنی و ظرفیت باربری سازه میشود. گلمیخها در قطرهای مختلف از ۱۳ تا ۲۵ میلیمتر و طولهای متنوع تولید میشوند که متداولترین سایز مورد استفاده در سقف عرشه فولادی، گلمیخ ۱۹ میلیمتری است.
